減震器示功綜合性能試驗機 根據QC/T491-2018《汽車筒式減震器臺架試驗方法》和QC/T545-1999《汽車筒式減震器臺架試驗方法》標準要求設計制造。既可用于各類筒式減震器/油壓減震器的示功、壓縮阻尼力、復原阻尼力、阻尼特性、速度特性、溫度特性試驗、路譜及疲勞耐久試驗,具有性價比高,功能全面的優勢,且具備操作簡單,使用方便等特點。
1.采用機械激振,由調速電機、減速機帶動曲柄連桿機構以正弦波作往復運動;
2.通過調節電機轉速調節試驗速度,調節曲柄連桿機構的偏心量調整試驗振幅;
3.通過負荷傳感器和位移傳感器及計算機測控系統檢測出減振器的力值及位移值,畫出減振器的示功圖(減振器阻力和位移之間的曲線) ,速度特性曲線(減振器速度和位移之間的曲線)及其他曲線,顯示于計算機的顯示器屏幕上或打印輸出,或?qū)z測數據存于計算機內隨時調用;

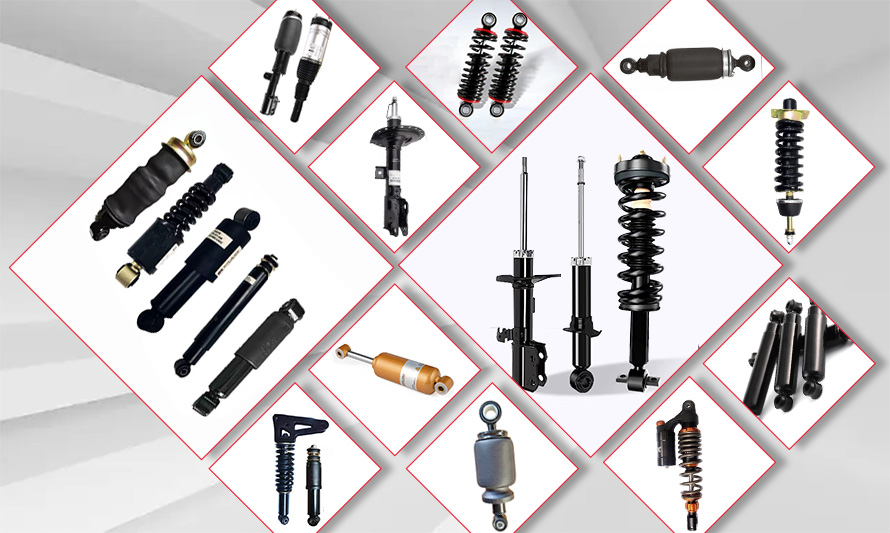

4.主要用于對農用車、汽車、摩托車、裝甲車等機動車所使用的各式減振器進行示功試驗和疲勞壽命試驗;
4.主要用于對農用車、汽車、摩托車、裝甲車等機動車所使用的各式減振器進行示功試驗和疲勞壽命試驗;
5.整機結構合理、操作簡便;
6.試驗空間調整、試驗行程調整精確;
7.試件裝夾方便,整機運行平穩;
8.易于保養,維護便捷等。
1 | 產品名稱 | 減震器示功疲勞綜合性能試驗機 | 可定制 |
2 | 最大試驗力 | 100kN(可選配) | |
3 | 示值精度 | ±1% | |
4 | 頻率范圍 | 0.1~30Hz(可按需定制) | |
5 | 試驗最大行程 | Max:1000mm | |
6 | 試驗速度 | 0.01m/s-4m/s(可選配) | |
7 | 主要試驗波形 | 正弦波、三角波、方波、斜波等 | |
8 | 試件最大外徑 | Φ150mm(可設計專用夾具) | |
9 | 作動器最大行程 | ±125mm,示值精度±0.5%FS. | |
10 | 傳感器測試精度 | ±1%FS | |
11 | 試驗工位 | 標配1工位,可定制多工位 |
