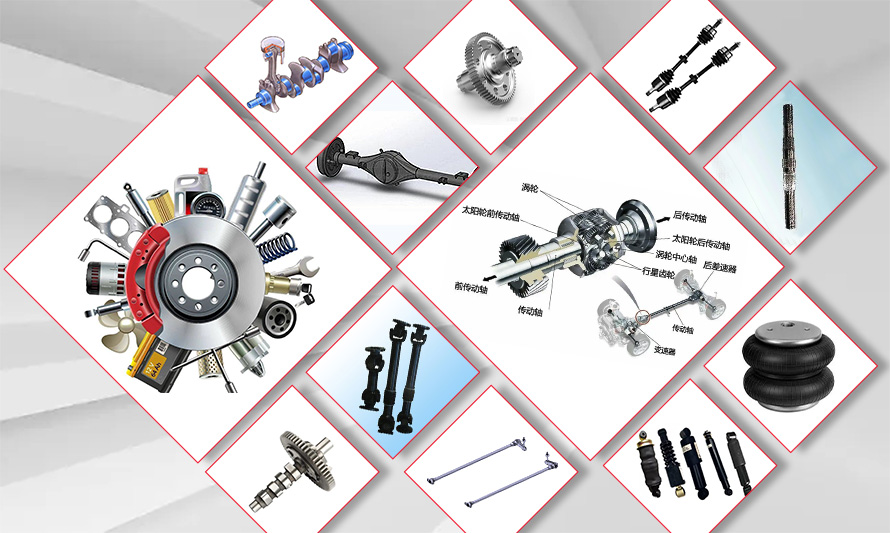

半軸扭轉疲勞試驗機主要適用于半軸、花鍵軸、驅動軸、萬向節以及各種離合器、聯軸器、球籠、結合件等車輛零部件的扭轉力學及扭轉疲勞性能測試,可以測定合格扭矩、破壞扭矩、屈服扭矩、最大扭矩、扭轉強度、扭轉角、疲勞次數、頻率等技術指標。
該機采用臥式結構,是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成,漢神數字式數據采集控制系統,數據采集控制準確的特點。半軸扭轉疲勞試驗機試驗測試功能:Windows中文操作平臺,實現扭矩、扭轉角度、變形、次數等的多種控制。使用以圖形為界面的視窗式操作系統,可設定顯示屏幕及操作面板;可設定試驗速度及各種控制參數;可實時顯示基本試驗結果;可實時顯示試驗過程各種相關曲線圖形。
最大扭矩 | 100Nm、200Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm(以上為常規設備,可定制) | ||
試驗機級別 | 0.5級/1級 | 扭矩測量范圍 | 滿量程的1%-100% |
角度分辨率 | 0.01° | 試驗加扭矩方向 | 雙向加載 |
扭轉速度控制范圍 | 0.1°-720°/min | 扭矩分辨力 | 1/±300000 |
轉角測量范圍 | 0°-±99999° | 試驗行程 | 500mm(可定制) |
試驗頻率 | 0.1-60Hz | 扭矩示值相對誤差 | <±0.5%/<±1% |
加載方式 | 全自動 | 扭轉角示值相對誤差 | <±0.5% |
設備重量 | 約300KG | 扭轉附具 | 雙方商榷 |
成套性 | 符合標準要求 | 外觀 | 應符合GB/T2611要求 |
供電電源 | 220V,50Hz | 保護功能 | 試驗機有過載保護功能 |
